Bölünmüş Fazlı Şebekeyi Savunmak: Modern Elektronik Neden Özel ABD Standart Gerilim Koruyucuları Talep Ediyor?

Şebeke İstikrarsızlığı ve Otomatik Güç Korumasına İlişkin Doğrudan Karar

Amerika Birleşik Devletleri şebekesinde çalışan modern elektrikli ekipman, aktif koruma gerektirir çünkü stveart şebeke besleme hatları, doğası gereği, basit yıldırım çarpmalarının çok ötesine geçen dinamik dalgalanmalara karşı savunmasızdır. bir ABD standart voltaj koruyucusu vazgeçilmez bir savunma mekanizmasıdır standardı aktif olarak izleyen 120V AC tek fazlı (veya 240V bölünmüş faz) hattı, voltaj altına düştüğünde hassas yüklerin bağlantısını anında keser 104V AC (düşük voltaj) veya üstüne çıkıyor 132V AC (aşırı voltaj). Standart dalgalanma şeritleri, mikrosaniyelik aralıklarla yüksek enerjili geçici ani yükselmeleri yönetirken, cihaz kompresörlerini, dijital kontrol panellerini ve anahtarlamalı güç kaynaklarını tahrip eden, halk dilinde yükselme ve kesintiler olarak bilinen sürekli aşırı voltaj ve düşük voltaj koşullarına karşı tamamen kördürler.

Değerli konut ve hafif ticari varlıkları güvence altına almak için, entegre gecikme zamanlayıcılı, özel, otomatik algılamalı bir voltaj koruyucu kullanmak, sistemik donanım arızasını önlemenin tek güvenilir yöntemidir. Şebeke şebekesi düzenli olarak yük değiştirme anormallikleri, şebeke fiziksel bozulması ve "değişken nötr" koşullarla karşılaşmaktadır. Bu olaylar, bağlı ekipmanı yıkıcı voltaj dalgalanmalarına maruz bırakır. Gerilim koruyucu, sert bir fiziksel bağlantı kesmeyi zorunlu kılarak ve şebeke stabilizasyonuna izin vermek için bir gecikme süresi getirerek, her yıl binlerce kompresör ve elektronik kontrol ünitesine zarar veren yıkıcı hızlı güç çevrimini önler.

Aktif, röle tabanlı voltaj izleme olmadığında, cihazlar sürekli olarak sessiz bozulma riskiyle karşı karşıya kalır. Tipik ABD'li ev sahibi veya ticari operatör, yanlışlıkla standart aşırı gerilim koruyucu şeritlerin tam koruma sağladığına inanır. Gerçekte, birkaç dakika süren bir aşırı voltaj olayı, bu pasif bastırma bileşenlerini kolayca atlayacak ve lokal termal kaçaklara ve anında kontrol cihazı arızasına yol açacaktır. Yüksek kaliteli otomatik voltaj koruyuculara yatırım yapmak, tüketim noktasında güç dağıtımını istikrara kavuşturmak için kritik ve önleyici bir mühendislik adımını temsil eder.

ABD Bölünmüş Fazlı Elektrik Şebeke Mimarisinin Şifresini Çözmek

Kuzey Amerika'da voltaj korumasının neden bu kadar kritik olduğunu anlamak için ABD elektrik dağıtım sisteminin özel mimarisinin incelenmesi gerekir. Amerika Birleşik Devletleri'ndeki konut ve hafif ticari yapıların çoğu, tek fazlı bir elektrik şebekesinden beslenmektedir. 120V/240V bölünmüş fazlı sistem , servis girişinde merkezi olarak topraklanmış nötr uçlu bir yardımcı transformatör sekonder sargısından türetilmiştir. Bu kurulum, paylaşılan bir nötr iletkenin yanı sıra, birbirleriyle 180 derece faz dışı olan iki ayrı 120V sıcak bacak (Hat 1 ve Hat 2) sağlar.

Yüzen Nötr Tehlikesi

ABD bölünmüş faz sistemindeki en şiddetli kronik aşırı voltaj durumu, paylaşılan nötr iletkenin bozulması, gevşemesi veya tamamen kopması durumunda ortaya çıkar; bu, elektrik mühendisliğinde bir fenomen olarak bilinir. yüzen nötr . Nötr bağlantı başarısız olduğunda iki 120V bacağın referans noktası kaybolur. Her bacaktaki voltaj artık toprağa göre 120V'a sabitlenmiyor; bunun yerine voltaj, bağlı yüklerin oranına bağlı olarak iki hatta bölünür.

Örneğin, Hat 1'de çalışan düşük empedanslı bir cihaz varsa (mikrodalga veya ısıtıcı gibi) ve Hat 2'ye yüksek empedanslı bir yük bağlıysa (televizyon veya LED aydınlatma kontrolörü gibi), Hat 2'deki voltaj anında 180V AC veya üzeri 1. Hat çökerken 60V AC . Bu dengesiz durum, Hat 2'deki kontrol kartlarını anında kızartacak ve Hat 1'de motorun durmasına neden olacaktır. Standart bir aşırı gerilim koruyucu, bu olay sırasında tamamen pasif kalır çünkü voltaj, sıkıştırma eşiğini (genellikle zemine göre 330 V veya daha yüksektir) aşmaz. Yalnızca RMS (Ortalama Karekök) voltajını sürekli olarak değerlendiren özel bir voltaj koruyucu bu kaymayı algılayabilir ve yükleri hasar oluşmadan önce izole edebilir.

Ayrıca, yerelleştirilmiş kamu hizmetleri operasyonları genellikle şebeke dengesinde geçici değişimlere neden olur. Dağıtım hatlarını yerleşim bölgeleriyle paylaşan endüstriyel alanlar, ağır makine çevrimleri açılıp kapandığında ev devrelerini endüktif geri tepmelere maruz bırakır. Bu dalgalanmalar, birkaç saniye boyunca 140 V AC civarında gezinen bölgesel yükselmeleri tetikleyebilir; bu, ev aletlerindeki birincil yalıtım bariyerlerini yıkmaya yetecek kadar uzun, ancak standart güvenlik kırıcılarından kaçmaya yetecek kadar kısadır.

Aşırı Gerilim ve Düşük Gerilim Hasar Mekanizmaları

Sürekli voltaj anormallikleri, hattın çok yüksek veya çok alçak çalışmasına bağlı olarak modern cihazlara iki farklı şekilde saldırır. Bu fiziksel hasar mekanizmalarının anlaşılması, temel aşırı gerilim korumanın tam sistem güvenliği için neden yetersiz olduğunu göstermektedir.

Aşırı Gerilim Bozulması

Sürekli aşırı voltaj (nominal 120V hat üzerinde 132V AC'yi aşan voltajlar), kapasitif ve dirençli devreler boyunca aşırı akımı zorlayarak Joule'ün birinci yasasına göre ısı üretimini hızlandırır. Bu termal aşırı yük, yarı iletkenlerdeki mikroskobik dielektrik yalıtım katmanlarını parçalayarak mikroişlemci kontrol ünitelerinde lokal kısa devrelere yol açar. Ek olarak, temel aşırı gerilim koruyucularındaki entegre varistörler (MOV'ler), uzun süreli aşırı gerilime maruz kaldığında aşırı ısınabilir ve felaketle sonuçlanabilecek şekilde arızalanabilir, bazen de yerel bir yangın tehlikesi oluşturabilir.

Düşük Gerilim ve Motor Hasarı

Düşük voltaj veya "elektrik kesintisi" (voltajın 104V AC'nin altına düştüğü durum), klimalarda, buzdolaplarında ve ısı pompalarında bulunan hermetik kompresörler de dahil olmak üzere endüktif yükler için özellikle yıkıcıdır. Asenkron motorlar, dönmek için gereken manyetik torku üretmek için sabit bir voltaja dayanır. Çalışma voltajı düştüğünde motorun kayması artar ve çekmesi gerekir. önemli ölçüde daha güncel Mekanik yük talebini karşılamak için. Akımdaki bu artış, motor sargılarında ciddi termal stres yaratarak ince koruyucu emaye izolasyonu eritir.

Gerilim çok düşerse motor, başlangıç torku gereksinimlerini karşılayamaz ve kilitli rotor durumu . Rotorun kilitlenmesi olayı sırasında akım çekişi maksimum değerine çıkar, termik aşırı yükleri hızla tetikler veya termik anahtarların devreye girmemesi durumunda kompresör motorunu kalıcı olarak yakar.

Dijital elektroniklerde düşük voltaj, mantık devrelerinin tanımsız durumlara girmesine neden olarak veri bozulmasına, bellek yazma hatalarına ve rastgele sistem çökmelerine neden olabilir. Anahtarlamalı güç kaynakları (SMPS), gerekli çıkış gücünü korumak için daha fazla akım çekerek, birincil anahtarlama transistörleri üzerinde büyük bir baskı oluşturarak ve bunların tehlikeli derecede yüksek sıcaklıklarda çalışmasına neden olarak düşük giriş voltajını telafi etmeye çalışacaktır.

ABD Standart Gerilim Koruyucularının Temel Teknik Parametreleri

Konut veya ticari entegrasyon için ABD standart voltaj koruyucusunu değerlendirirken, performansını ve saha güvenilirliğini belirleyen birkaç farklı mühendislik özelliği vardır. Standart değerler, Amerika Birleşik Devletleri'ndeki alternatif akım güç sistemleri için tercih edilen voltaj değerlerini belirleyen ANSI C84.1 ile uyumlu olacak şekilde tasarlanmıştır.

Bir entegrasyonu ayarlanabilir akıllı gecikme zamanlayıcısı Bu sistemlerin tartışmasız en önemli koruyucu özelliğidir. Bir şebeke anormalliği meydana geldiğinde, şebeke dağıtım hatlarındaki otomatik tekrar kapatıcılar geçici arızaları gidermeye çalışırken, şebeke hattı sıklıkla hızlı, ardışık kısa kesintilerle karşılaşır. Gecikme zamanlayıcısı olmadan, standart bir cihaz hızlı güç çevrimlerine maruz kalacaktır.

Kompresör tabanlı cihazlar için bu oldukça tehlikelidir. Bir buzdolabı kompresörü kapatılırsa, soğutucu gaz pompanın basma tarafında yüksek basınçta kalır. Güç saniyeler içinde hemen tekrar açılırsa motor, bu yüksek yük basıncına karşı dönecek başlatma torkundan yoksun kalır ve bu durum, dahili termal aşırı yük anahtarı devreye girene kadar kilitli rotor akımı çekmesine neden olur. bir minimum 3 dakikalık gecikme döngüsü Kompresörün yeniden başlatılmasına izin verilmeden önce soğutucu basınçlarının tamamen eşitlenmesini sağlar ve genel çalışma ömrünü önemli ölçüde uzatır.

Gelişmiş voltaj koruyucuları, True RMS voltajını hesaplamak için gelen AC dalga formunu saniyede yüzlerce kez örnekleyen dijital bir mikro denetleyici kullanır. Bu, kısa süreli harmonik bozulma veya motor başlatma ani akımlarının neden olduğu hatalı açmayı önler. Mikrodenetleyici, zararsız, alt döngü düşüşü ile gerçek, sürekli düşük voltaj kesintisi arasında ayrım yapabilir ve tavizsiz koruma sağlarken yüksek sistem çalışma süresi sağlar.

Güç Koruma Tipolojilerinin Karşılaştırmalı Mühendislik Analizi

Standart aşırı gerilim koruyucu cihazlar (SPD'ler), otomatik voltaj koruyucular (AVP'ler) ve kesintisiz güç kaynakları (UPS) arasındaki farklar konusunda piyasada sıklıkla kafa karışıklığı vardır. Her teknoloji temelde farklı bir grid anomalisini hedefler.

Aşırı Gerilim Koruyucu Cihazlar (SPD'ler)

SPD'ler, yıldırım veya endüktif anahtarlama olaylarının neden olduğu nanosaniyeden mikrosaniyeye kadar voltaj artışlarını yönetecek şekilde tasarlanmıştır. Aşırı yüksek voltaj enerjisini doğrudan toprak yoluna yönlendirmek için Metal Oksit Varistörleri (MOV'ler) kullanırlar. Ancak SPD'ler voltajı düzenleyemez. Şebeke hattı voltajı 145V AC'ye yükselirse ve dakikalarca veya saatlerce orada kalırsa, SPD ya bu yıkıcı voltajın doğrudan yüke geçmesine izin verecek ya da aşırı ısınıp sürekli bir güç artışını engellemeye çalışırken yanacaktır.

Otomatik Gerilim Koruyucular (AVP'ler)

AVP'ler aktif izleme röleleridir. Sürekli aşırı voltajı bastırmaya veya absorbe etmeye çalışmazlar. Bunun yerine, yüksek hızlı elektronik anahtarlar gibi davranırlar. Gerilim güvenli çalışma sınırlarının dışına çıktığı anda dahili katı hal veya manyetik röle devreyi fiziksel olarak açarak yükü izole eder. Sarf malzemesi gerektirmezler ve yüksek gerilim olaylarının bağlantısı kesildiğinde zamanla bozulmazlar.

Kesintisiz Güç Kaynakları (UPS)

UPS, dahili kurşun-asit veya lityum pilleri kullanarak aktif güç yedeklemesi sağlar. Çift çevrimli çevrimiçi UPS sistemleri, gelen AC'yi DC'ye sürekli olarak doğrultarak ve ardından tekrar temiz, izole edilmiş AC sinüs dalgasına çevirerek en yüksek koruma seviyesini sunar. Son derece etkili olmalarına rağmen pahalıdırlar, büyüktürler, düzenli pil değişimi gerektirirler ve HVAC sistemleri, ticari soğutma ve ağır motorlu makineler gibi büyük cihaz uygulamaları için maliyeti çok yüksektir.

Sistem Tipolojilerinin Değerlendirilmesi: Cihaz Karşılaştırması

Mühendislere ve tesis yöneticilerine uygun koruma stratejisini seçmede yardımcı olmak için aşağıdaki tablo, her teknolojinin ortak şebeke olaylarını nasıl ele aldığını karşılaştırmaktadır.

Tablo 2'de ayrıntılı olarak belirtildiği gibi, dengeli bir koruma şeması genellikle hem SPD'yi hem de AVP'yi içerir. Modern bir elektrik tasarımında, SPD, yıldırımdan kaynaklanan aşırı yüksek enerji dalgalanmalarını absorbe etmek için ana panele kurulurken, aşağı yöndeki AVP'ler, onları elektrik kesintilerine, değişken nötrlere ve şebeke kurtarma dalgalanmalarına karşı korumak için ayrı cihazlara yerleştirilir. Bu katmanlı konfigürasyon, hem ekipmanın ömrünü hem de operasyonel güvenliği optimize eden "koordineli aşırı gerilim ve voltaj koruma stratejisi" olarak anılır.

Optimal Kurulum Stratejileri: Kullanım Noktası ve Tüm Ev

Etkili voltaj korumasının uygulanması stratejik, çok katmanlı bir yaklaşımı gerektirir. Bütçeye, bina doluluğuna ve kritik ekipman yoğunluğuna bağlı olarak sistemler ya ana elektrik hizmeti girişine ya da doğrudan bireysel yüksek değerli cihazlara yerleştirilir.

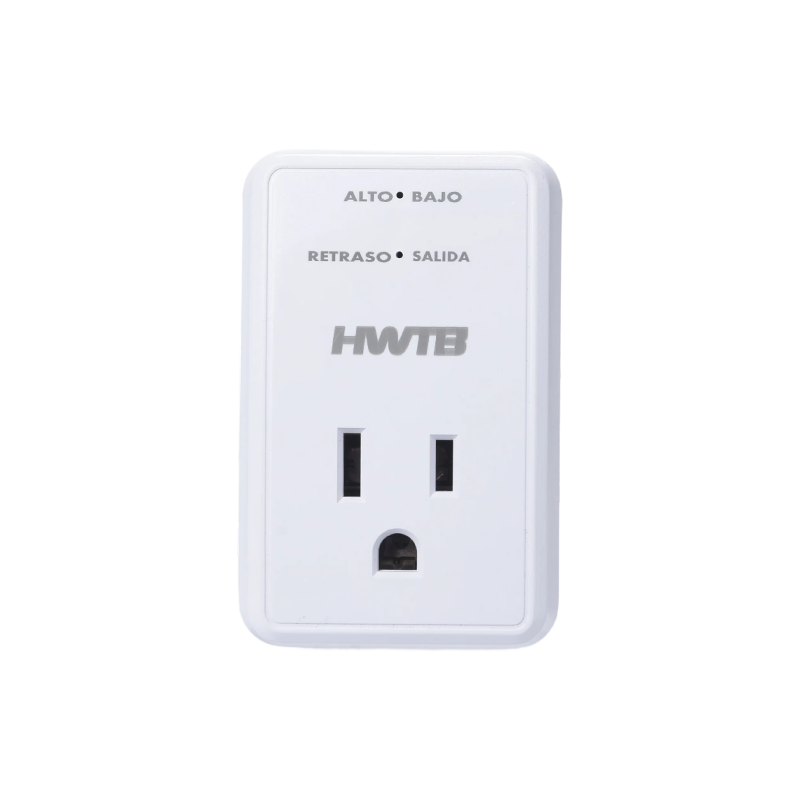

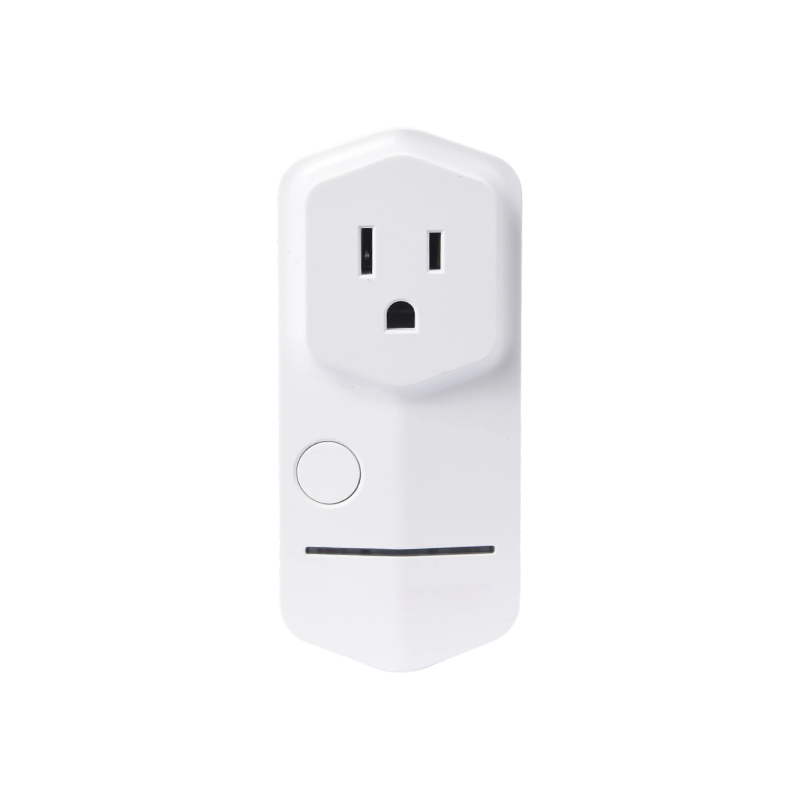

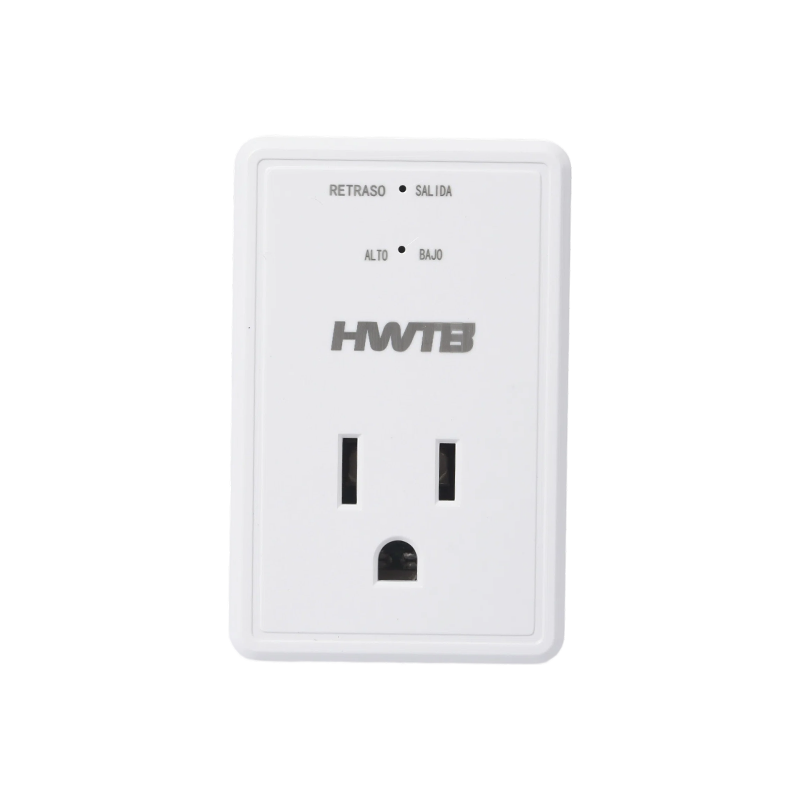

Kullanım Noktasında Takılabilir Gerilim Koruyucular

Akıllı buzdolapları, çamaşır makineleri ve mikrodalga fırınlar gibi bireysel yüksek değerli tüketici cihazları için kullanım noktası koruyucuları son derece etkili, tak ve çalıştır çözümü sağlar. Bu kompakt üniteler doğrudan standart bir NEMA 5-15R veya 5-20R prizine takılır. Cihaz daha sonra doğrudan koruyucunun çıkış prizine bağlanır. Bu cihazlar genellikle kullanıcı tarafından programlanabilen gecikme sürelerine ve gerçek zamanlı voltaj ve akım çekimlerini gösteren net dijital ekranlara sahiptir ve kullanıcıların hattın durumunu bir bakışta doğrulamasına olanak tanır.

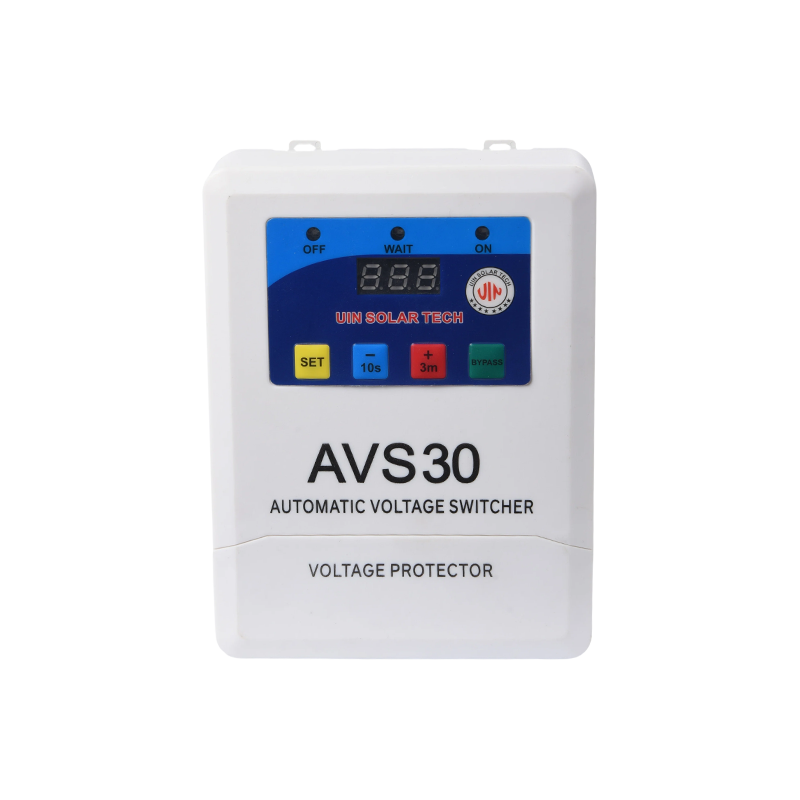

Panel Montajlı Tüm Ev Gerilim İzleme Röleleri

Tüm tesisin veya konutun güvenliğini sağlamak için, panele monte, çok fazlı bir voltaj izleme rölesi doğrudan ana elektrik panelinin yanına monte edilir. Bu endüstriyel sınıf cihazlar, gelen hat voltajlarını izler ve ağır hizmet tipi, yüksek kapasiteli bir manyetik kontaktörü kontrol eder.

Gelen şebeke voltajı nominal parametrelerin dışına çıktığında, izleme rölesi kontaktörün bobininin enerjisini keserek tüm elektrik panelinin şebeke şebekesiyle olan bağlantısını anında keser. Bu yapılandırma, sık fırtına etkinliklerine, sürekli kesintilere veya son derece değişken şebeke altyapısına maruz kalan konumlar için şiddetle tavsiye edilir. Branşman devre kesicilerinden önce ana servis besleme hatlarıyla doğrudan arayüz oluşturdukları için tüm evdeki koruyucu cihazlar lisanslı bir elektrikçi tarafından kurulmalıdır.

Ulusal Elektrik Kodu (NEC) Uyumluluğu ve Güvenlik Standartları

Kalıcı ABD bina kablolarına entegre edilen herhangi bir voltaj koruma donanımı, yerel ve ulusal bina kurallarına uygun olmalıdır. Ulusal Elektrik Yasası (NEC), güvenliği artırmak ve bina sistemlerini elektrik arızalarından korumak amacıyla güç kalitesi ekipmanlarına yönelik talimatları sürekli olarak artırmıştır.

1. NEC Madde 242 (Aşırı Gerilim Koruması): Aşırı gerilim koruyucu ve gerilim izleme sistemlerinin doğru kurulumunu yönetir. NEC'in son versiyonları uyarınca, yeni konut hizmetleri ve hizmet yükseltmeleri için tüm evin aşırı gerilim koruması zorunludur. Gerekli aşırı gerilim korumasının yanı sıra aşırı ve düşük gerilim izleme sisteminin dahil edilmesi, kapsamlı sistem koruması sağlar.
2. Underwriters Laboratories (UL) 1449 Standardı: Bu sertifika, geçici voltaj dalgalanmalarını bastıran tüm ekipmanlar için gereklidir. Gerilim koruyucu olarak belirlenen herhangi bir cihazın, dahili dalgalanma bastırma bileşenlerinin aşırı, geçici voltaj yükselmelerine güvenli bir şekilde dayanabileceğini garanti etmek için UL 1449 listesini de taşıdığından emin olun.
3. UL 508 (Endüstriyel Kontrol Ekipmanı): Panele monte edilen otomatik gerilim kesme röleleri, dahili anahtarlama kontaklarının erken temas çukurlaşması veya kaynaklanma olmadan yüksek kapasiteli endüktif ve dirençli yükleri güvenli bir şekilde kaldırabildiğini doğrulayan UL 508 standartlarını karşılamalıdır.

Bağımsız test laboratuvarları tarafından onaylanmış ekipmanın seçilmesi, koruyucunun içindeki elektrikli bileşenlerin alev geciktirici termoplastikler kullanılarak yapıldığını ve elektrik sisteminin potansiyel arıza akımına dayanacak şekilde derecelendirildiğini garanti eder. Ticari tesislerde sertifikasız koruyucuların kullanılması sigorta poliçelerini ihlal edebilir ve rutin elektrik güvenliği denetimleri sırasında Mesleki Güvenlik ve Sağlık İdaresi (OSHA) uyumluluk sorunlarına yol açabilir.

Referanslar

1. Amerikan Ulusal Standartlar Enstitüsü (ANSI) C84.1-2020: Elektrik Güç Sistemleri ve Ekipmanları - Gerilim Değerleri (60 Hertz) .

2. Ulusal Yangından Korunma Derneği (NFPA): NFPA 70: Ulusal Elektrik Kodu (NEC) , Madde 242 ve ilgili konut standartları.

3. Underwriters Laboratuvarları (UL): Aşırı Gerilim Koruyucu Cihazlar için UL 1449 Standardı and Endüstriyel Kontrol Ekipmanları için UL 508 Standardı .

4. Elektrik ve Elektronik Mühendisleri Enstitüsü (IEEE) Mavi Kitap (Std 1015-2006): Endüstriyel ve Ticari Güç Sistemlerinde Güç Elektroniğinin Uygulanması için IEEE Tavsiye Edilen Uygulama .
